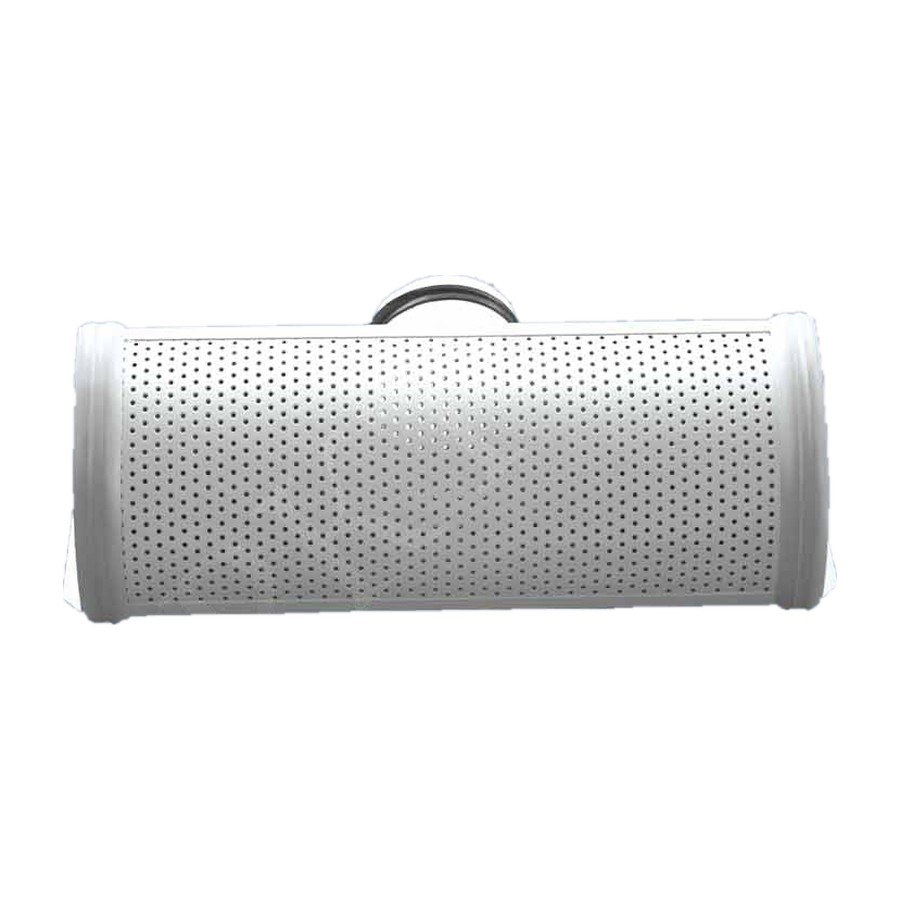

Воздухораспределители низкоскоростные 3ВНУ

Воздухораспределители низкоскоростные 3ВНУ

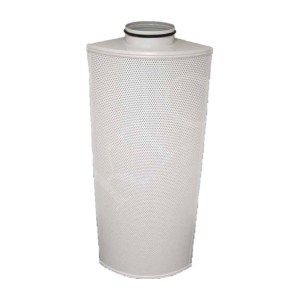

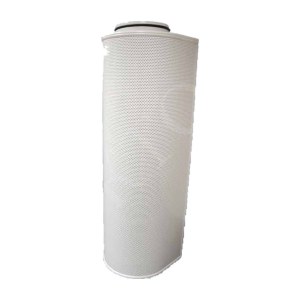

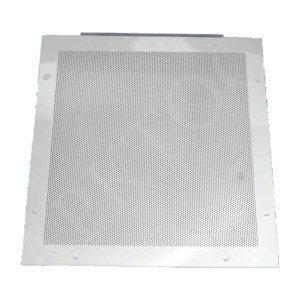

Воздухораспределители низкоскоростные 3ВНУ предназначены для подачи воздуха системами вентиляции и кондиционирования в зону пребывания людей с малой скоростью, обеспечивая комфортные условия поступления чистого воздуха, без эффекта дутья. Воздухораспределители 3ВНУ позволяют подавать воздух двумя способами: – подача изотермического (∆t = 0°С) или слабонеизотермического (охлаждённым ∆t = 3 °С) воздуха сверху вниз с уровня потолка помещений небольшой высоты (офисы, кассы, вестибюли, комнаты для игр, гардеробные, салоны различного назначения и т.д.). В этом случае изделие монтируется на стене, примыкая к потолку. Возможно два варианта подвода воздуха – сбоку и сверху; – подача слабонеизотермического (охлаждённого ∆t = 3 °С) воздуха снизу вверх непосредственно в обслуживаемую зону помещений с уровня пола в высокие общественные и административные помещения (конференц-залы, аудитории, залы кинотеатров, театров, спортивных сооружений и т.д.). В этом случае 3ВНУ монтируются непосредственно под креслами на полу. Возможны два варианта подвода воздуха – сбоку и снизу. Во втором способе подачи воздуха реализуется принцип вытесняющей вентиляции, при котором воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне стремится вверх, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения. Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечиваются постоянные комфортные условия для людей. Воздухораспределители 3ВНУ выпускаются с одним или двумя круглыми подводящими патрубками диаметром 100 или 125 мм, расположенными сбоку или снизу, и длиной корпуса 450 или 900 мм. Воздухораспределители изготавливаются из листовой стали и состоят из наружной перфорированной обечайки, боковых стенок с перфорацией, корпуса с подводящим патрубком и внутренней перфорированной обечайки, обеспечивающей равномерность подачи воздуха по всей воздухораздающей поверхности. Герметичность соединения входного круглого патрубка с воздуховодом обеспечивается резиновым уплотнением.
