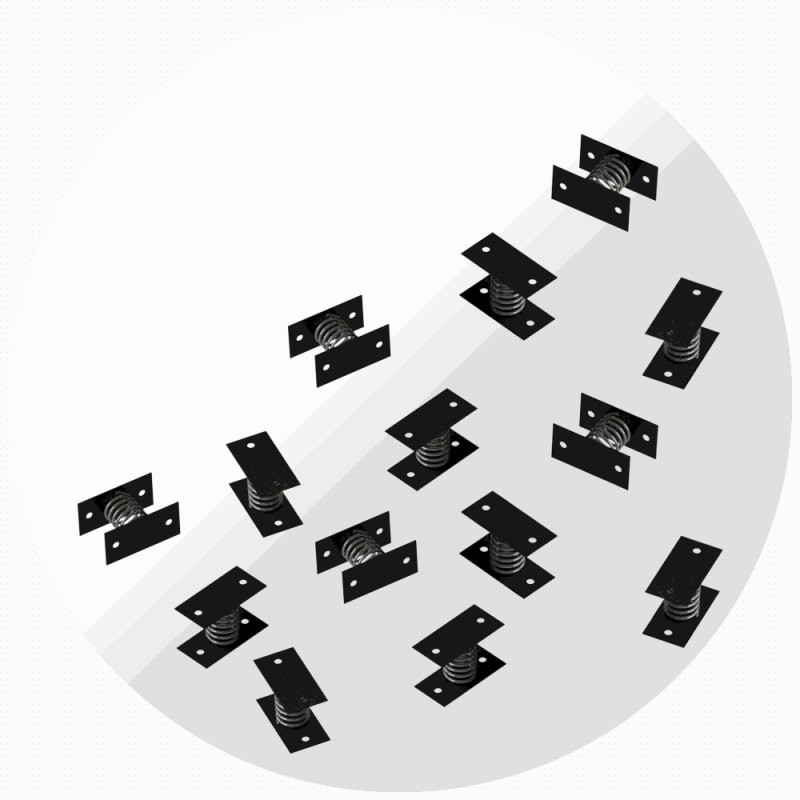

Виброизоляторы пружинные типа ДО

Виброизоляторы пружинные типа ДО

Виброизоляторы предназначены для уменьшения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов, а, это значит, снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал.

ВИБРОИЗОЛЯТОРЫ ПРУЖИННЫЕ ТИПА ДО — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Обозначение	Вертикальная жесткость, кг/см	Нагрузка, кг		Осадка под нагрузкой, мм		Размеры, мм											Масса, кг
		раб.	пред.	раб.	пред.	H	A	A1	B	S	S1	Dср	h	d	d1	d2
ДО-38	4,57	12,4	15,5	27	34	77	100	70	60	2	5	30	12	3	8,5	12	0,29
ДО-39	6,2	22,3	27,8	36	45	98	110	80	70			40		4			0,41
ДО-40	8,3	34,6	43,2	41,7	52	123	130	100	90	3	10	50	18	5			0,94
ДО-41	12,7	55	68,7	43,4	54	138						54		6	10,5	14	1,03
ДО-42	16,8	96	120	57,2	72	180	150	120	110			72	19	8			1,79
ДО-43	30,0	168	210	56	70	202	160	130	120			80		10			2,46
ДО-44	36,4	243	304	66,5	83	236	180	150	140			96		12			3,74
ДО-45	45,0	380	475	84,5	106	291	220	180	170			120		15	13	16	6,58

Конструкция Виброизолятор пружинный состоит из цилиндрической пружины (1), к торцевым виткам которой жестко прикреплены штампованные пластины (2). К нижней пластине, которая является основанием, приклеена резиновая прокладка (5). Прилагаемые к виброизолятору две стальные шайбы (3) и две резиновые прокладки (4) предусмотрены для установки под болты нижней пластины при монтаже виброизоляторов. Виброизоляторы имеют низкую собственную частоту (порядка 2…3 Гц), что позволяет виброизолировать оборудование с низкими частотами возбуждающих сил с эффективностью до 90%, а также отсутствие остаточных деформаций, старения и, как следствие, неограниченный срок службы.
