Стакан монтажный СТАМ-210

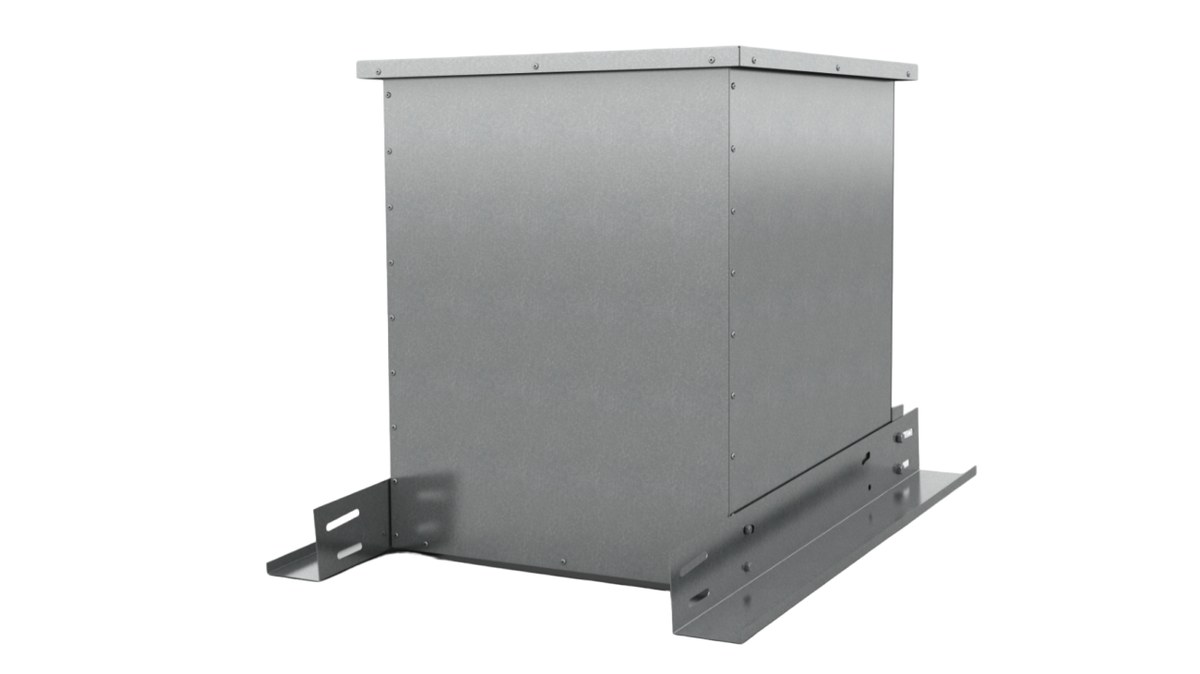

Монтажный стакан СТАМ-210 — утеплённый опорный узел для установки крышных вентиляторов на наклонной кровле. Принимает вытяжные и приточные установки КРОС, КРОВ, УКРОС, УКРОВ, ВКОП0, ВКОП1 и ОСА-Е и передаёт их вес на несущую конструкцию здания.

Технические характеристики

Конструкция

Основа изделия — коробчатая стальная сварная рама, которая несёт всю опорную нагрузку. Внутри рамы закреплён воздуховод квадратного сечения: в общепромышленном исполнении (Н) он выполняется из оцинкованной стали, в коррозионностойком (К1) — из нержавеющей. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали.

Между рамой и воздуховодом уложена теплостойкая термоизоляция — она отделяет тёплый внутренний контур от холодного наружного. Снаружи рама имеет опорную поверхность для установки и крепления на несущей части кровли, а присоединение к вентиляционному каналу выполняется по монтажному фланцу на болтах.

Принцип работы

Стакан работает как опорный и переходный элемент между кровлей и вентилятором: поднимает агрегат над кровельным пирогом, задаёт геометрию примыкания и воспринимает нагрузку от оборудования. Термоизоляция удерживает тепло помещения и не даёт влажному вытяжному воздуху конденсироваться на холодном металле.

Исполнения и обозначения

Как подобрать

• Типоразмер подбирают по присоединительным размерам крышного вентилятора и сечению вентиляционной шахты
• Проверяют тип кровли: СТАМ-210 рассчитан на монтаж по наклонной поверхности
• Исполнение выбирают по среде — оцинкованная сталь (Н) для обычного воздуха, нержавеющая (К1) для агрессивного
• Сверяют режим работы по температуре перемещаемой среды: Т80
• Опорную нагрузку от вентилятора и стакана согласуют с несущей способностью кровельного основания

Монтаж и обслуживание

• Стакан устанавливают на подготовленное основание и крепят по опорной поверхности рамы
• Присоединение к вентиляционному каналу выполняют по монтажному фланцу болтами
• Примыкание кровельного пирога к корпусу стакана герметизируют по проекту кровли
• Перед установкой вентилятора проверяют плоскость опорной плиты и отсутствие перекосов
• Изделие не требует регламентного обслуживания: при осмотрах контролируют покрытие и герметичность примыканий

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
