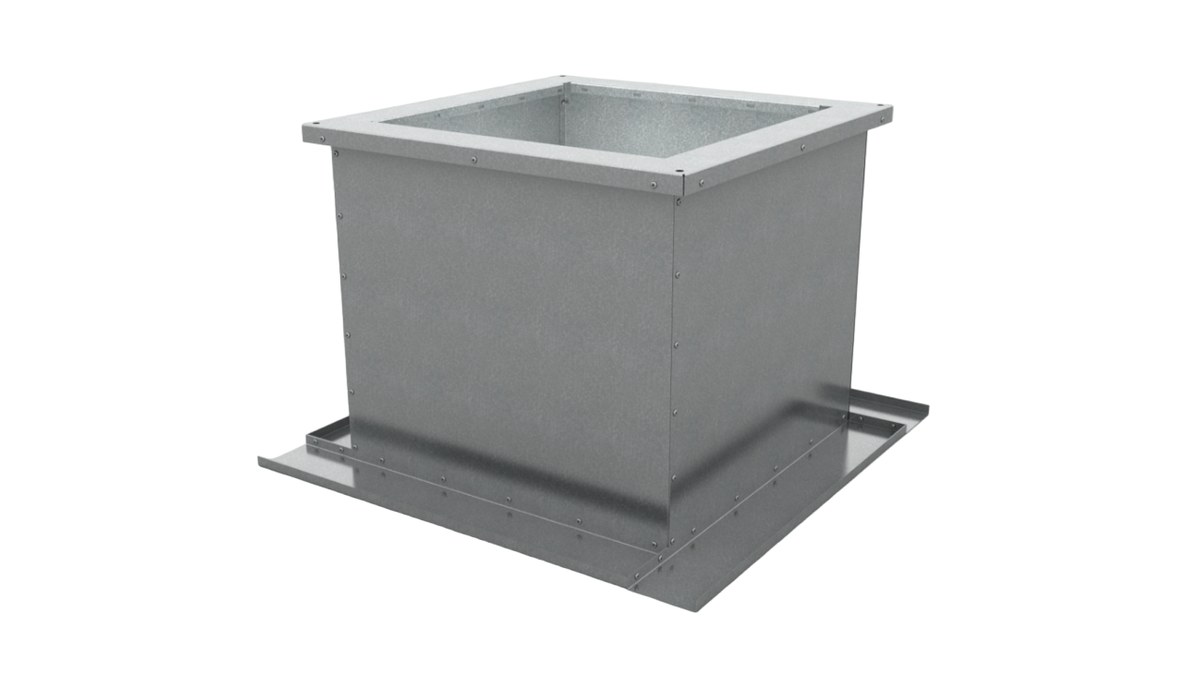

Стакан монтажный СТАМ-100
⚙️ Подбор и заказ
Характеристики
Описание
Монтажный стакан СТАМ-100 — облегчённый узел без заводской теплоизоляции для горизонтальной кровли. Служит основанием для вытяжных и приточных вентиляторов КРОС, КРОВ, УКРОС, УКРОВ, ВКОП0, ВКОП1 и ОСА-Е.
Технические характеристики
Конструкция
Изделие собрано из прочной сварной рамы, несущей основную нагрузку, и герметичной внешней облицовки из оцинкованной стали. Встроенный клапан в этой модели не предусмотрен, подсоединение к вентиляционному каналу выполняется по монтажному фланцу болтами.
Теплоизоляция в поставку не входит и выполняется по месту — в составе примыкающего кровельного пирога. При обеспечении надлежащей степени огнестойкости и внешнего утепления стакан сочетается с вентиляторами дымоудаления КРОС-ДУ/ДУВ, КРОВ-ДУ/ДУВ, УКРОС-ДУ/ДУВ и УКРОВ-ДУ/ДУВ.
Принцип работы
Стакан поднимает вентилятор над кровельным покрытием, принимает его вес и формирует опорный переход от шахты к агрегату. Облегчённая схема снижает нагрузку на несущие конструкции, а требуемые теплотехнические свойства узла обеспечиваются утеплителем, который укладывается на объекте.
Исполнения и обозначения
Изготавливается в общепромышленном исполнении (Н), режимы Т80 и Т200. В серии для наклонной кровли предназначена модель СТАМ-110; при заказе уточняются типоразмер и модель вентилятора.
Как подобрать
- Типоразмер выбирают по присоединительным размерам вентилятора и сечению шахты
- Проверяют тип кровли: СТАМ-100 монтируется на горизонтальную поверхность
- Температурный режим назначают по проекту — Т80 или Т200
- Для систем дымоудаления заранее решают вопрос огнестойкости и внешней теплоизоляции
- Закладывают утепление узла в состав кровельного пирога
Монтаж и обслуживание
- Стакан крепят к несущему основанию кровли по опорной раме
- Присоединение к вентиляционному каналу выполняют по монтажному фланцу болтами
- Теплоизоляцию выполняют по месту при устройстве примыкающего кровельного пирога
- Перед установкой вентилятора проверяют плоскость опорной плиты
- При осмотрах контролируют герметичность облицовки, крепёж и примыкания кровли
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
