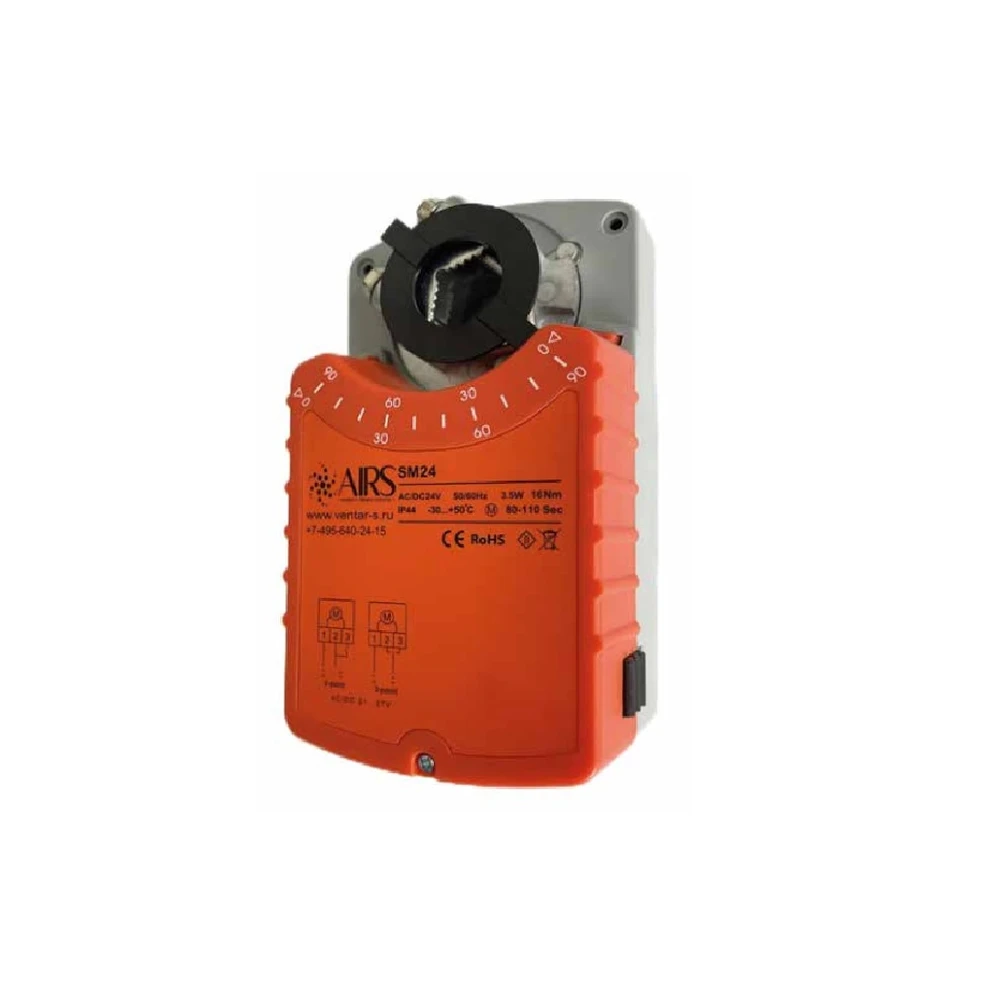

Электропривод AIRS SM24
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод AIRS SM24 — электропривод AIRS: момент 16 Н·м, AC/DC 24В, дискретное управление. Применяется для управления заслонками воздушных и противопожарных клапанов в системах вентиляции.
Технические характеристики
| Номинальное напряжение | 24 В=/ 24 В~ |
| Диапазон рабочего напряжения | 21.6…26.4 В |
| Потребляемая мощность при движении | 3.5 Вт |
| в покое | 0,5 Вт |
| Крутящий момент | 16 Нм |
| Угол поворота | 0°…90° |
| Время поворота | 80-110 сек. |
| Индикация положения | Механическая – указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 44 |
| Уровень шума | макс. 45 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 2 кг |
Принцип действия
При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.
Габаритный чертёж
Сигнализация положений
Промежуточное положение определяется по механическому указателю.
Аналоги
AIRS SM24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo SM24A, BVM SM24-16, Nanotek SM24B. Модель Belimo — ближайшая по крутящему моменту (20 Нм у Belimo против 16 Нм у AIRS).
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
