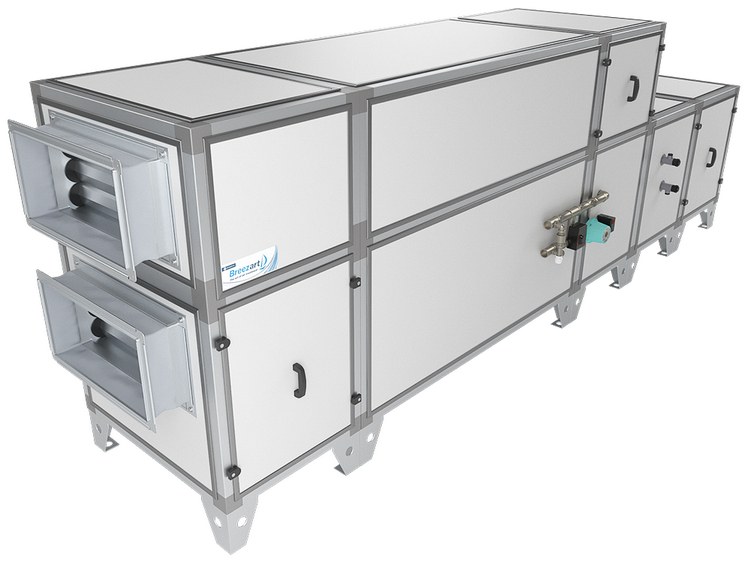

Breezart 3700 Aqua RP W

Name: Breezart 3700 Aqua RP W
Price: 1810300.00 RUB
Availability: InStock

✓ Всегда в наличии / под заказ Доставка по всей России

Техническое описание (паспорт)Скачать ↓Инструкция по эксплуатацииСкачать ↓Требования к монтажуСкачать ↓Сертификат соответствияСкачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты, BIM-модель

3700 Aqua RP W — вентустановка Breezart с автоматикой JetLogic.

⚙️ Подбор и заказ

1 810 300 ₽

Партнёрские скидки — по запросу.

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Breezart 3700 Aqua RP W — приточно-вытяжная установка типоразмера 3700 м³/ч, водяной нагреватель, рекуператор пластинчатый. Цифровая автоматика JetLogic с датчиками, сенсорным пультом и подключением по Modbus, уровень шума 51 дБА от корпуса, масса 476 кг.

Типоразмер3700 м³/ч

Нагревательводяной

Рекуператорпластинчатый

Охладительводяной

Шум LpA51 дБА

Питание380 В

Технические характеристики

Тип водяного нагревателя	W63 со смесит. узлом S3-25-8-4 \| S2-25-6-1 \| S3-25-8-2,5 \| S2-25-6-0,63
Тип водяного охладителя	C63
Максимальная потребляемая мощность	2,3 кВт-380В
Максимальный ток	3,5 А
Параметры вентиляторов	Приток: 3270 об/мин \| 1,1 кВт, вытяжка: 3270 об/мин \| 1,1 кВт (серии EC, Китай)
Фильтр G4 600-350-300-6	Конечное сопротивление 190 Па (загрязнение до 150 Па)
Уровень шума LwA (акустическая мощность)	75 дБА \| 81 дБА \| 66 дБА (на всас. вытяжки \| на выпуске притока \| от корпуса)
Уровень звукового давления LpA от корпуса	51 дБА
Масса	476 кг
Тип нагревателя	водяной
Тип охладителя	водяной
Код охладителя	C63
Тип рекуператора	пластинчатый
Напряжение питания	380 В
Гарантия	3 года с даты изготовления

Описание и комплектация

Водяной нагреватель со смесительным узлом с 2-х или 3-х ходовым клапаном
Водяной охладитель
Противоточный пластинчатый рекуператор. (с системой защиты от замерзания, эффективная работа до -30°С)
Воздушные клапаны с электроприводом с возвратной пружиной
Вентиляторы серии EC
Фильтры 600-350-300-6 "EU4-3700 Aqua" (опционально M5)
Система цифровой автоматики JetLogic с датчиками и пульт JLV135 c Wi-Fi. Влагосодержание вытяжного воздуха в холодный период года не должно превышать 7,5 г/кг

Функции автоматики

Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания
Система защиты от замерзания и система разморозки рекуператора
Регулировка скорости вентилятора, 10 ступеней
Возможность управления различными увлажнителями воздуха с пульта вентустановки
Контроль загрязненности воздушного фильтра (цифровой датчик давления)
Восемь недельных сценариев, часы реального времени
Возможность создания VAV-системы (требуется модуль JL208DP)
Подключение к системе «умный дом» по ModBus RTU или ModBus TCP
Удаленное управление с компьютера или смартфона / планшета

Структурная схема

Вентиляционная характеристика

* На вентхарактеристике указана производительность приточного канала. Производительность вытяжного канала может регулироваться от 70% до 120% приточного канала. КПД рекуператора показано для соотношения расходов воздуха 1:1.

Эффективность рекуперации

Габаритные и присоединительные размеры

Габаритный чертёж Breezart 3700 Aqua RP W — Габаритные и присоединительные размеры, мм*увеличить ↗*

Варианты исполнения

Сторона подключения	правая, левая
Тип крепления	горизонтальное напольное
Сторона тех. обслуживания	по стороне подключения
Сторона обслуживания фильтра	по стороне подключения
Компоновка ПВУ	горизонтальная, Для обслуживания необходимо свободное пространство, не менее ширины (высоты) вентустановки

Присоединительные размеры: Вход и выход: гибкая вставка 600 x 300 мм Калорифер: 1" Н.Р. Смесит. узел с 3-х ход. вентилем: 1" В.Р. Смесит. узел с 2-х ход. вентилем: 1" Н.Р. Патрубок дренажа: 32 мм [требуется отвод конденсата] Водяной охладитель: 1" Н.Р.

Совместимые опции

HAP	управление увлажнителем с водяным пред- и постнагревателем
HA	управление увлажнителем с водяным постнагревателем
WEB	удаленное управление вентустановкой через web-интерфейс (штатно)
CT	поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
GH	сигнал для включения котла или его переключения на повышенную мощность

Дополнительное оборудование

TPD-Gate	шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
ALL HA, HA P	испарительные увлажнители с водяными нагревателями, паровые увлажнители Humi VP
JL208DP	модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
PE63	внешний электрический преднагреватель для регионов с холодным климатом
63G-F7	внешняя секция для фильтра тонкой очистки F7

Полное название для заказа: Breezart 3700 Aqua RP W-BC
